太阳能热水系统改造方案

作者：未知点击：0 发布时间：2021-03-31

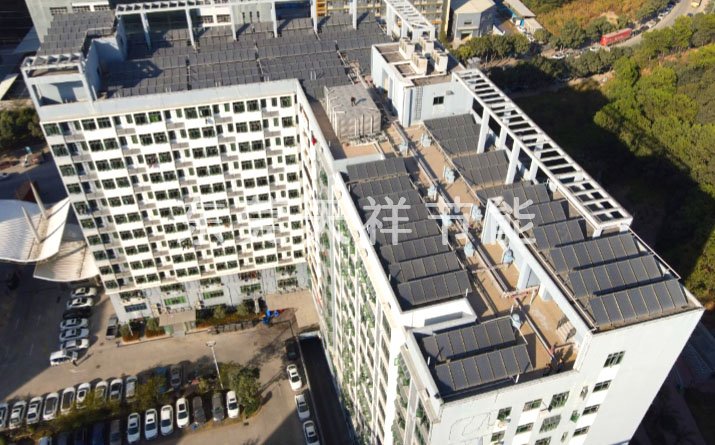

　　凤岗某工厂客户反馈目前宿舍楼太阳能热水系统运行效果不理想，未达到预期节能设计目标，经我公司人员现场勘察确认原热水系统在太阳能集热部分、控制部分出现的一些问题是造成目前状况的主因，我公司设计师主张对原系统进行升级改造。

太阳能热水系统改造

　　我公司组织技术人员对客户太阳能系统进行现场勘察及测试，发现存在几项问题：

　　(1)热水系统控制箱已经损坏，部分设备不能正常自动工作;

　　(2)太阳能循环泵选型不合理，造成太阳能热量无法及时输送至保温水箱;

　　(3)集热器循环管路多处位置处理不当，造成管道气堵现象，造成系统换热效率低;

　　(4)排气阀损坏、部分集热器组的阀门漏水;

　　(5)每排集热器组未安装排污阀门;

　　(6)供热水、回水管路未作保温措施;

　　(7)每组集热器与主管道采用PP-R管道硬连接方式，造成管道热胀冷缩拉裂集热器。

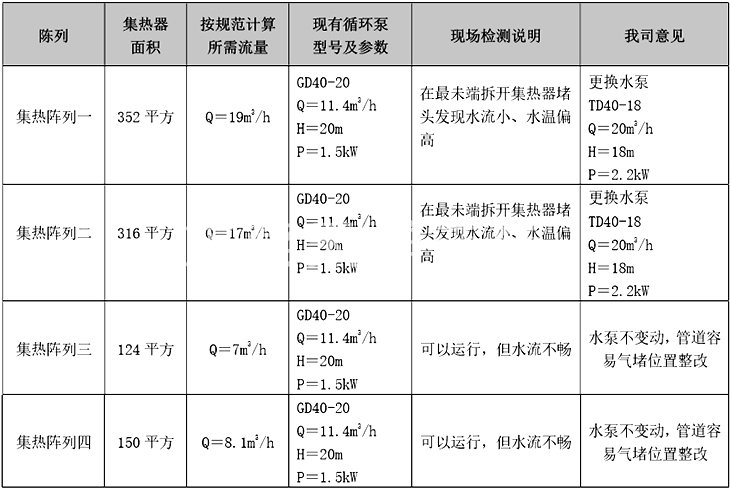

　　※目前四个阵列的太阳能集热器面积及各区循环泵配置情况一览表

太阳能集热器面积及循环泵配置

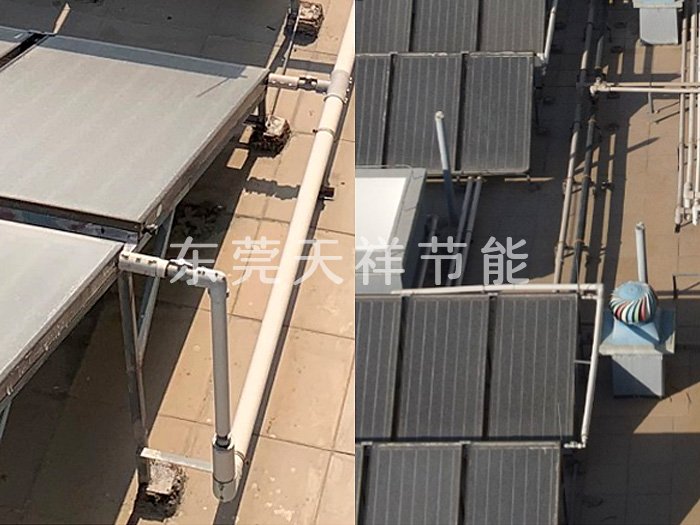

　　目前客户太阳能热水系统每组集热器与主管道硬连接方式

集热器与主管道硬连接

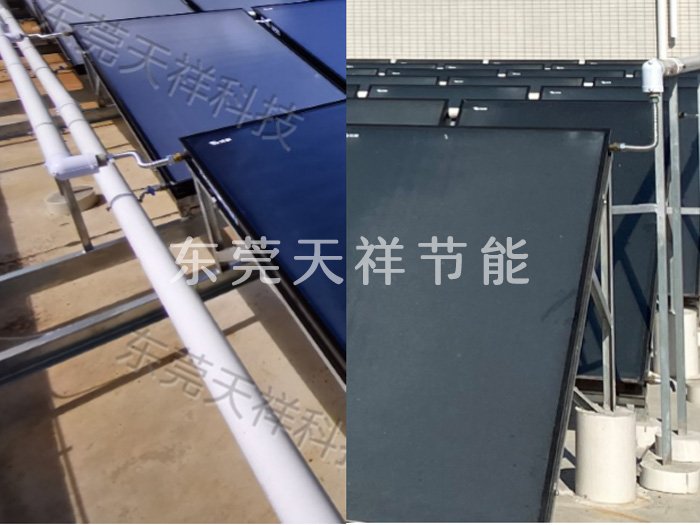

　　天祥节能实施的项目集热器连主接管道采用软连接方式

集热器与主管道软连接

　　我公司设计师建议将所有集热器组的上下循环管与主管道连接改造为波纹软管连接方式，并遵循上循环往上、下循环管在下原则，避免反坡，防止产生气堵影响循环效果。
